Укрепление грунтов способом цементации



Цементацию грунтов применяют при проходке стволов шахт, усилении оснований фундаментов существующих зданий, для во-доподавления и создания защитной цементной оболочки в грунте вокруг обделки сооруженного тоннеля. Процесс заключается в нагнетании под давлением через пробуренные скважины цементных, цементно-глинистых или глинисто-цементных растворов, которые заполняют трещины, пустоты и поры в грунтовом массиве, что приводит к ликвидации или резкому сокращению водопритока. Наилучший эффект цементация дает в трещиноватых скальных грунтах, в валунно-галечниковых отложениях и гравелистых грунтах при скорости движения грунтовых вод до 300 м/сут и удельном во-допоглощении не менее 0,5 л/мин. Не поддаются цементации мелкозернистые пески, плывуны, глинистые грунты.

Различают два вида цементации: предварительную, осуществляемую до проходки выработки через скважины, пробуренные с поверхности или из забоя выработки, и последующую, выполняемую после проходки и закрепления выработки с целью заполнения оставшихся пустот.

При цементации с поверхности (рис. 90, а) скважины располагают на расстоянии 2-2,5 м от стены будущей выработки. Расстояние между скважинами 2-3 м.

Глубина цементационных скважин зависит от размеров зоны цементации. Скважины бурят и породы цементируют в несколько приемов (зонами), в пределах 10-15 м. После окончания цементации (через 1-3 сут) цементную пробку разбуривают и скважину углубляют для подготовки к цементации следующего участка.

При цементации пород из забоя (рис. 90, б) скважины располагают на расстоянии 0,5-1 м от крепи через 0,8-1,5 м одну от другой под углом.

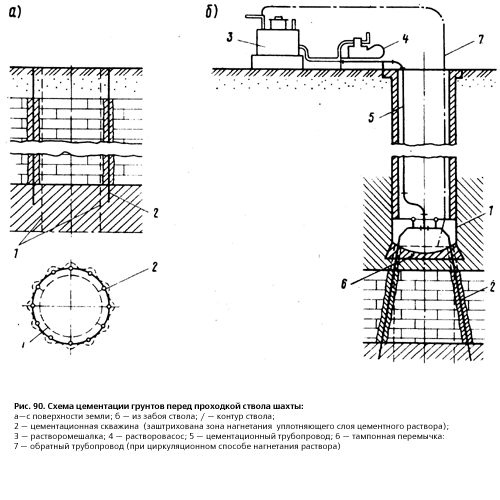

Рис. 90. Схема цементации грунтов перед проходкой ствола шахты:

а-с поверхности земли; б — из забоя ствола; 1 — контур ствола; 2 — цементационная скважина (заштрихована зона нагнетания уплотняющего слоя цементного раствора); 3 — растворомешалка; 4 — растворовасос; 5 — цементационный трубопровод; 6 — тампонная перемычка: 7 — обратный трубопровод (при циркуляционном способе нагнетания раствора)

Для приготовления цементационных растворов применяют растворосмесители, а нагнетание производят цементными растворонасосами. Применяют также передвижные (смонтированные на автомобилях) цементационные установки, оборудованные смесительными баками, гидравлическими цементомешалками, водяными и цементационными насосами.

Цементацию можно вести нисходящими заходками, когда бурение и нагнетание производят последовательно участками сверху вниз, и восходящими заходками, когда скважины бурят сразу на полную глубину, а раствор нагнетают с одновременным подъемом инъектора.

Очередность нагнетания раствора в скважины устанавливается проектом в зависимости от характера трещиноватости и водоносности пород. Цементацию заканчивают, когда удельное водопоглощение пород не превышает 0,05 л/мин на 1 м длины скважин.
