Грунтовые анкера. Устройство грунтовых анкеров.



Грунтовые анкера применяются при ограждении котлованов для повышения устойчивости откосов котлована. Использование такого рода ограждений позволяет работать в котловане без ограничений, вести разработку котлована по всему периметру и исключить очередность возведения монолитных конструкций при новом строительстве. При устройстве глубоких котлованов применение грунтовых анкеров позволяет не только значительно облегчить выполнение строительно-монтажных работ, но и вести строительные работы рядом с существующими сооружениями, не опасаясь развития в них чрезмерных деформаций. Кроме того, грунтовые анкера позволяют полностью освободить котлован от распорных поясов, тем самым значительно упростив и ускорив строительные работы.

Грунтовые анкера выполняются путем заполнения предварительно пробуренных скважин мелкозернистым бетоном. Свободная длина корня обеспечивается установкой на анкерной тяге полипропиленовой трубы. Анкерные тяги выполняются из высокопрочной винтовой арматуры, муфт, конических гаек различных производителей, например серии SAS, производства Stahlwerk Annahutte Max Aicher GmbH Co или Dywidag, производства DSI. Применение винтовой высокопрочной арматуры в качестве тяги анкера значительно упрощает его монтаж и крепление к конструкциям ограждения котлована.

Одним из объектов на которых ЗАО «ПСУ Гидроспецстрой» выполнялось крепление стенок котлована грунтовыми анкерами является жилой комплекс "Да Винчи" в г. Одинцово.

Грунтовые анкера выполнялись длиной от 15,0 до 22,0 м. Полыми шнеками производилось бурение скважин Ø150 мм на проектную глубину при помощи  буровых  установок Drill 450B и Bauer UBW-9. Угол наклона скважин составлял 35º, 40º. Бурение выполнять с отметки пионерного котлована.

Для заполнения скважины и формирования корня анкера применялся цементный раствор (В/Ц отношение 0,6).

В качестве материала анкерных тяг применялись одностенжневые каркасы из высокопрочной винтовой арматуры серии  SAS, марки 670/800.

Натяжение анкеров выполнялось при помощи гидравлического домкрата после набора бетоном прочности не менее 100% от проектной. Закрепление анкера в рабочем положении производилось конусными гайками через анкерные плиты. Также предварительно были испытаны три произвольных анкера, после чего испытывался каждый десятый анкер.

Измерение перемещений свободного конца тяги анкера производилось относительно реперного устройства, представляющего собой жесткую раму, расположенную перед анкеруемой плитой (стенкой) на расстоянии 1,5-2 м.

При проведении испытаний усилие контролировалось по показаниям манометра гидравлического домкрата, а перемещения с точностью не менее 0,01 мм - измерительным прибором (индикатором часового типа или прогибомером), устанавливаемым на неподвижном репере.



Устройство грунтовых анкеров



Грунтовые анкера обычно применяют для повышения устойчивости и уменьшения горизонтальных перемещений борта котлована. Применение грунтовых анкеров для крепления борта котлована не создает стесненности, в отличие от применения распорной системы.

Устройство грунтовых анкеров можно выполнять как в связных, так и несвязных грунтах.



Устройство грунтовых анкеров в связных грунтах



При устройстве анкеров в связных грунтах, стенка пробуренной скважины остается устойчивой. В таком случае в качестве тяги анкера используют либо арматурный стержень с инъекционными трубками, либо перфорированную металлическую трубу.

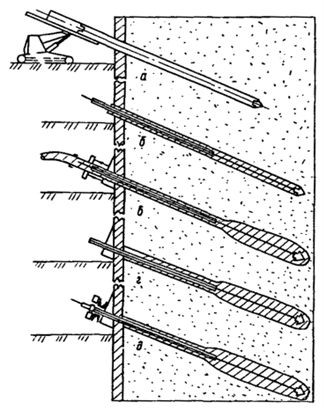

Технология работ предусматривает следующие этапы:



Бурение скважины буровой установкой на проектную глубину;

Опускание в скважину арматурного стержня с инъекционными трубками или перфорированную металлическую трубу;

Нагнетание в скважину цементного раствора под давлением;

Устройство железобетонного или металлического обвязочного пояса.

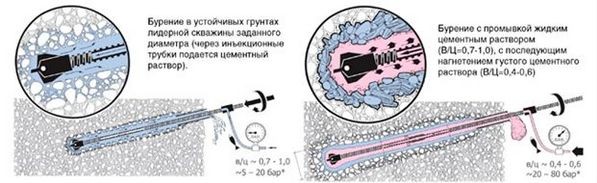

Устройство грунтовых анкеров в несвязных грунтах



Для устройства грунтовых анкеров в обводненных или несвязных грунтах, когда невозможно получить устойчивую стенку скважины, применяют самозабуриваемые анкера.

Для устройства самозабуриваемых анкеров используют специальные полые буровые штанги на муфтах, которые по окончании работ остаются в теле анкера и служат в качестве анкерной тяги.



Технология работ предусматривает следующие этапы:



Бурение скважины буровой установкой на проектную глубину с использованием жидкого цементного раствора (В:Ц=1,0);

Опрессовка скважины более густым цементным раствором (В:Ц=0,6).

Преимущество данных анкеров в том, что их можно устраивать в любых типах грунтов. В процессе бурения буровые штанги наращивают на муфтах, что позволяет устраивать анкера большой длины.
