Get Adobe Flash player



Силикатизация



Осуществляется нагнетанием в грунт через систему инъекторов (рис. 2) р-ра крепителя. При двухрастворном методе С. г. в грунт последовательно нагнетают силикат натрия и хлористый кальций, при однорастворном - р-р силиката натрия с добавлением фосфорной к-ты или др. коагулянта.

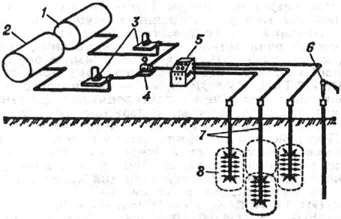

Рис. 1. К ст. Силикатизация грунтов. Схема установки для силикатизации грунтов: 1 - цистерна с крепителем; 2 - цистерна с кислотой; 3 - насосы; 4 - смеситель; 5 - пульт управления; 6 - отбойный молоток для погружения ивъекторов 7 в грунт; 8 - контур закрепления

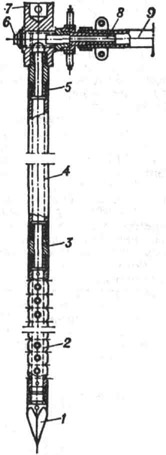

Рис. 2. К ст. Силикатизация грунтов. Инъектор: 1 - наконечник; 2 - перфорированное звено; 3 и 5 - соединительные ниппели; 4 - трубы; б заглушка; 7 - наголовник; 8 - штуцер; 9 - шланг



Силикатизация грунтов применяется для закрепления мелкозернистых сухих и водонасыщенных песков, а также просадочных лёссов и лёссовидных суглинков. Лёссовидные грунты после силикатизации необходимо защищать от высыхания. Технология производства работ по силикатизации аналогична технологии цементации. Для закрепления песков с коэффициентом фильтрации от 2 до 80 м/сут применяется двухрастворный способ силикатизации, который заключается в последовательном (или одновременном из разных скважин) нагнетании в закрепляемый песчаный грунт водного раствора силиката окиси натрия (жидкого стекла) и хлористого кальция. В результате реакции, происходящей в порах грунта, на поверхности песчинок откладывается камнеподобный цемент (гель кремниевой кислоты), который прочно их скрепляет. Для производства работ по силикатизации, помимо инъекторов и разводящей сети труб, применяется специальное оборудование: чаны (силикатоварки) для разваривания жидкого стекла с помощью пара, баки для приготовления раствора хлористого кальция, насосы для нагнетания растворов в сеть, контрольно-измерительная аппаратур? Двухрастворная силикатизация обеспечивает высокую прочность закрепленного грунта и практически полную его водонепроницаемость. Для крепления лёссовидных грунтов с коэффициентами фильтрации от 0,2 до 2,0 л/сутки применяют однорастворную силикатизацию. В этом случае нагнетается только жидкое стекло, так как раствор хлористого кальция имеется в самом грунте. Однорастворная силикатизация применяется также в песчаных грунтах с коэффициентами фильтрации от 0,5 до 2 м/сутки. В качестве закрепляющего раствора используется смесь окиси силиката натрия с серной или фосфорной кислотой. Прочность грунта, получаемая в результате однорастворной силикатизации, составляет 0,3— 0,5 МПа. Электросиликатизация применяется для закрепления глинистых грунтов с коэффициентом фильтрации менее 0,1 м/сутки. Сущность способа заключается в том, что раствор проникает в грунт одновременно под действием напора и постоянного электрического тока. Грунт укрепляется в результате электрохимической реакции. Если на 100 г сухого грунта приходится более 0,013 г растворимых солей, применяется однорастворный способ электросиликатизации, при меньшем количестве солей — двухрастворный. При двухрастворном способе в закрепляемый массив одновременно забивают пять инъекторов, к которым (за исключением среднего) подводится постоянный электрический ток. Крайние инъекторы являются катодами, внутренние — анодами; средний остается нейтральным. Раствор подается в инъекторы, служащие анодами, и в нейтральный. Такая схема ускоряет проникание раствора в грунт и увеличивает радиус закрепляемого грунта. Для получения постоянного тока используется сварочный агрегат типа САК 30—60 В. Пластификация применяется для упрочнения мелкопесчаных и пылеватых грунтов и заключается в нагнетании в последние синтетических смол. В настоящее время пластификация выполняется с использованием водного раствора карбомидной смолы. Коагуляция и затвердение смолы происходят в течение нескольких часов под влиянием 5—10%-ной соляной кислоты, которая добавляется к раствору смолы перед нагнетанием. Технология производства работ такая же, как при силикатизации. Прочность закрепленного грунта от 80 до 400 Н/м2.

Sokol © 2013. All Rights Reserved.
