Забивные сваи



В таких случаях используются сваи забивные, которые значительно усиливают землю, делают ее наиболее стабильной к перегрузкам. Чтобы сваи выдерживали немалые перегрузки, их изготавливают из тяжелого железобетона.

Для забивания железобетонных свай в грунт применяют копровые установки либо гидравлические молоты. Качественно сделанные сваи выдерживают немалые перегрузки и удары применяемого оборудования. Когда грунт плохо деформируется, к примеру, есть прослойка песка, тогда при установке свай применяют лидерное бурение. Специализированное оборудование позволяет установить сваи без нанесения урона их эксплуатационным характеристикам.

Рис.11.7. Забивка сваи механическим молотом:

1 – мачта копра; 2 – подвесной молот;

3 – металлический наголовник; 4 – свая

Кроме этого, сваи дают возможность уменьшения размера земельных участков, что позволяет понизить цену возведения. Чтобы строение было надежным и прочным, используются сваи составные, подходящие рельефу территории, в которой производится стройка, и еще ряду других моментов.

Применение в строительстве свай забивных обусловлено следующими причинами:

    1. забивные сваи повышают прочность сборки возводимого объекта;
    2. они делаюи возможным проведение любых строительных работ, в том числе, и на нестабильных, склонных к перемещению основах и грунтах;
    3. сваи забивные снижают себестоимость строительных работ;
    4. а так же, забивные сваи снижают количество времени, затрачиваемое на строительство объекта.

Форма свай должна соответствовать указанной на черт. 1, марка свай, основные размеры, объем бетона и справочная масса - указанным в таблице.

Сваи длиной до 7 м включительно допускается изготовлять без штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.

Центр тяжести продольной напрягаемой арматуры должен быть расположен в центре тяжести поперечного сечения свай.

Допускается изготовлять сваи с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:20, без изменения площади поперечного сечения.

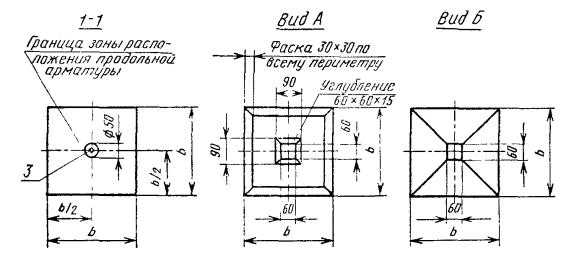

Сваи квадратного сечения без поперечного армирования ствола

Черт. 1

1 - подъемные петли; 2 - штырь для фиксации места строповки; 3 - продольная арматура.

Марка сваи

Геометрические размеры, мм

Объем бетона, м3

Справочная масса сваи, т

L

1 1

L 2

b

СЦ5-25;

СЦпр5-25;

СЦко-25

5000

1000

-

250

0,32

0,80

C Ц6-25;

C Цп p 6-25;

СЦк6-25

6000

1200

-

250

0,38

0,95

C Ц3-30;

СЦпр3-30;

СЦк3-30

3000

600

-

300

0,28

0,70

СЦ4-30;

СЦпр4-30;

СЦк4-30

4000

800

-

300

0,37

0,93

СЦ5-30;

СЦпр5-30;

СЦк5-30

5000

1000

-

300

0,46

1,15

СЦ6-30;

СЦпр6-30;

СЦк6-30

6000

1200

-

300

0,55

1,38

СЦ7-30;

СЦпр7-30;

СЦк7-30

7000

1400

2100

300

0,64

1,60

СЦ8-30;

СЦпр8-30;

СЦк8-30

8000

1600

2400

300

0,73

1,83

СЦ9-30;

СЦпр9-30;

СЦк9-30

9000

1800

2600

300

0,82

2,05

СЦ11-30;

СЦпр11-30;

СЦк11-30

11000

300

3200

300

1,00

2.50
