 Иглофильтровые  системы водопонижения



УВВ3-6КМ,  ЛИУ-6

Вакуумный  иглофильтровый способ водопонижения применяется при понижении уровня воды до 6-7м в грунтах с малыми коэффициентами фильтрации,  для локального  понижения в горных выработках. При раскрытии котлованов с откосами применяется одно-  двух ярусная схемы и т.д. В нашей практике отработано более сотни объектов , в том числе в подземных выработках.

Все работы выполняются высококвалифицированным персоналом.

При производстве работ ведется соответствующее гидрогеологическое сопровождение.  Все результаты работы выполненной согласно проекта, ППР, ПОС  заносятся в журналы, составляется соответствующая СНиП, ДБН, ВСН  исполнительная документация.

Имеем  собственное оборудование:  насосные установки -14 шт, всасывающий коллектор звеньевой в металле – 400 п.м, иглофильтры – 500 шт.

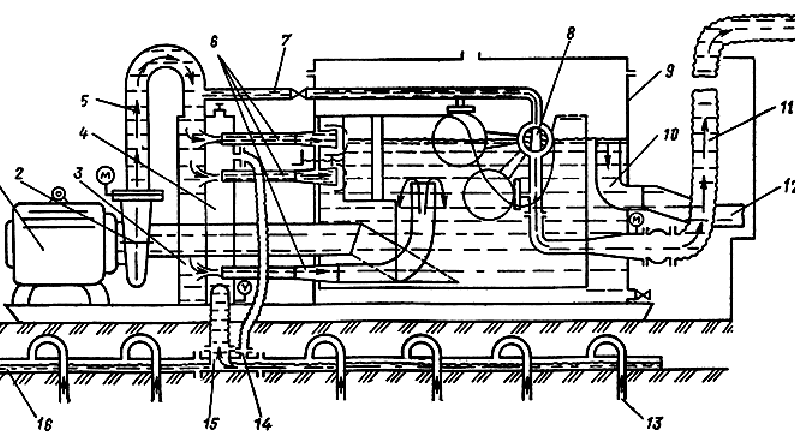

Схема насосной установки УВВ-3:

1 - электродвигатель; 2 - центробежный насос; 3, 4 - напорная и приемная камеры; 5 - напорный трубопровод; 6 - эжекторы; 7 - сбросная напорная линия; 8 - регулирующий клапан с поплавком; 9 - циркуляционный бак; 10 - сливной стояк; 11 - сбросной напорный трубопровод; 12 - линия свободного излива; 13 - иглофильтр; 14, 15 - воздушный и водяной переходные шланги; 16 - всасывающий коллектор

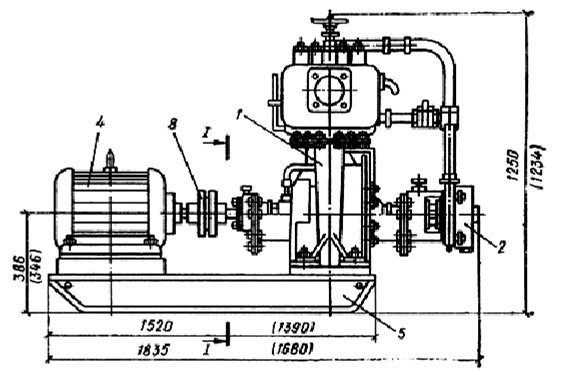

Насосная установка ЛНУ-6Б:


1 - центробежный насос; 2 - вакуум-насос; 3 - колпак; 4 - электродвигатель; 5 - опорная рама; 6 - вакуумметр; 7 - манометр; 8 - фрикционная муфта

(подробнее об устройстве водопонижения в разделе “Статьи”)
