ЭЖЕКТОРНЫЕ ВАКУУМ-КОНЦЕНТРИЧЕСКИЕ СКВАЖИНЫ



В случаях когда геологический разрез , разрабатываемой горной выработки, представлен чередующимися  слоями водовмещающих и водонепроницаемых  пород , мы применяем метод водопонижения вакуум концентрическими скважинами.  С помощью водопонижения ВКС пройдены перегонные тоннели от ст. Святошино  до ст. Житомирская  (fg- моренные отложения –глины с линзами песков),  ППТ от ст. Демеевская (Московская площадь) Q- отложения р. Лыбедь, дренажно-штольневые системы на склонах .  Скважины были оборудованы глубинными эжекторами собственной разработки , которые в дальнейшем усовершенствовались. За прошедшие годы было отработано более десяти крупных объектов. На сегодня в наличии 70 эжекторов  4 поколения. Доказана эффективность ВКС в чередующихся грунтах с малыми коэффициентами фильтрации при глубине большей 6 м когда применение иглофильтровых установок невозможно.

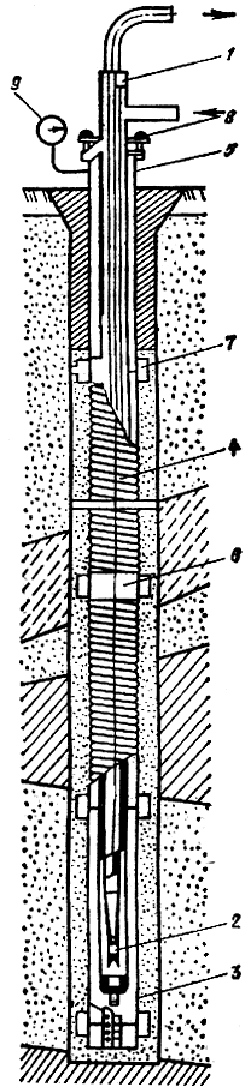

Вакуумная концентрическая скважина


1 – трубы подвода к эжектору; 2 - эжектор; 3 - водоприемное звено; 4 - фильтровая оболочка; 5 - глиняный тампон; 6 - соединительные муфты оболочки; 7 - направляющие фонари; 8 - вакуумметр; 9 - сальник







(подробнее об устройстве водопонижения  ВКС в разделе “Статьи”)
